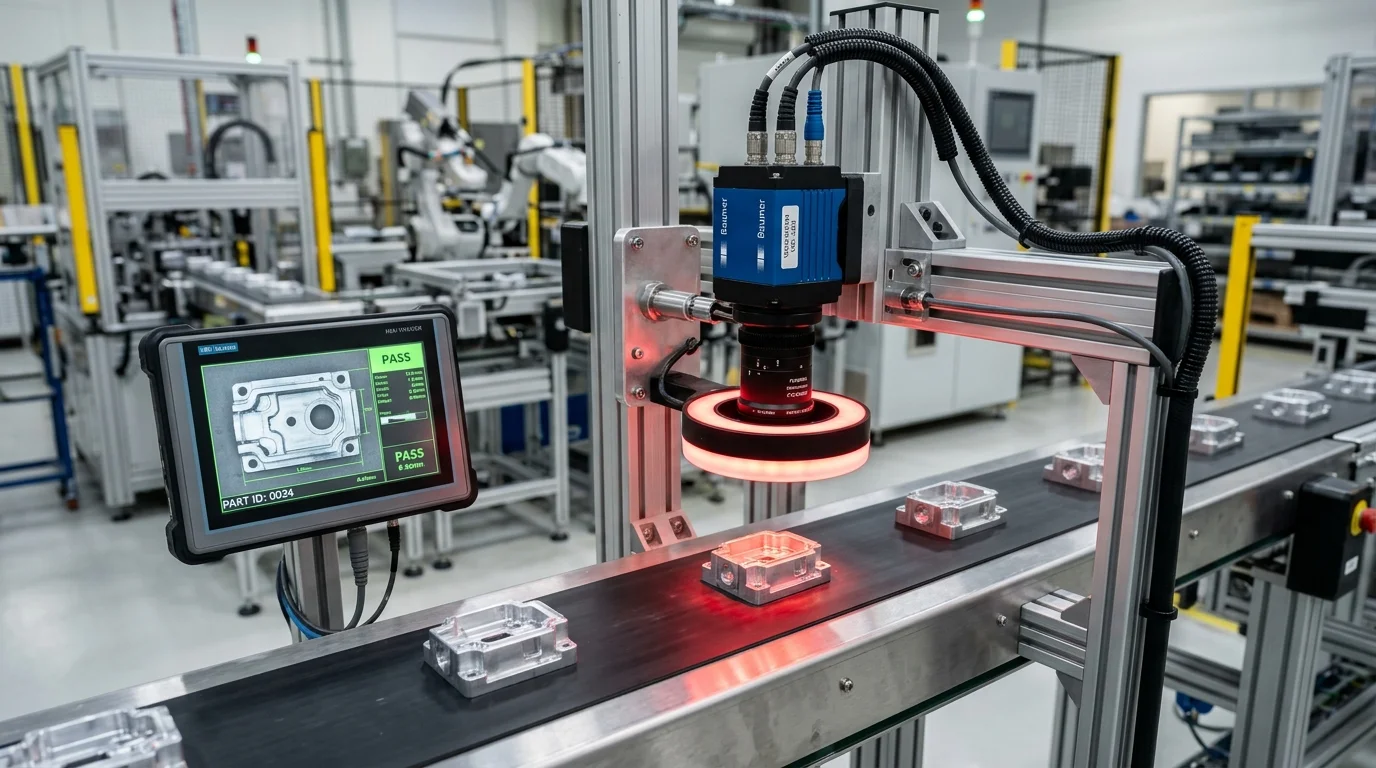

Penyedia solusi dan hardware machine vision camera Indonesia untuk otomasi inspeksi visual, kendali mutu (quality control), deteksi cacat, serta integrasi sistem otomasi pabrik bersama PT Berkah Solusi Mandiri.
Machine vision camera adalah kamera optik berstandar industri yang dirancang khusus untuk menangkap citra objek secara konsisten pada lini produksi manufaktur. Perangkat ini merupakan sensor visual utama dalam machine vision system yang digunakan untuk visual inspection, defect detection, pengukuran dimensi, pembacaan OCR dan barcode, serta verifikasi posisi (positioning) dalam proses quality control otomatis yang tersinkronisasi langsung dengan sistem kontrol otomasi pabrik.
Machine vision camera bukan sistem yang berdiri sendiri. Kamera bekerja sebagai sensor optik terpadu yang membutuhkan sinkronisasi harmonis antara pencahayaan, lensa, perangkat lunak visi, dan pengontrol otomasi.
Objek bergerak di konveyor menuju area inspeksi.
Iluminasi LED industri memberikan kontras fitur yang stabil.
Optik lensa memfokuskan citra ke sensor tanpa distorsi.
Sensor global shutter menangkap citra objek seketika.
Algoritma mengekstraksi data citra digital tanpa kompresi.
Keputusan Pass / Fail berdasarkan toleransi kualitas.
Sinyal penolakan produk NG ke aktuator pneumatik.
Setiap varian kamera industri dirancang untuk skenario mekanikal, kecepatan lini, dan karakteristik dimensi objek yang berbeda.
Menangkap bidang matriks 2D penuh dalam satu eksposur tunggal. Varian paling populer untuk inspeksi komponen diskrit pada konveyor.
Menangkap citra baris piksel tunggal (1D) secara kontinu pada frekuensi tinggi saat material melintas terus-menerus di bawah lensa.
Perangkat terintegrasi yang menggabungkan sensor kamera, prosesor komputasi, perangkat lunak visi, dan modul I/O dalam satu housing mandiri.
Mengukur informasi spasial bidang tinggi (sumbu Z) serta kontur tiga dimensi menggunakan teknologi structured light atau laser triangulation.
Pemilihan machine vision camera tidak hanya berdasarkan megapixel. Diperlukan pertimbangan parameter optik dan kondisi operasional pabrik yang cermat.
| Parameter | Apa yang Perlu Diperhatikan | Dampak terhadap Aplikasi |
|---|---|---|
| Resolution | Jumlah piksel horizontal dan vertikal sensor kamera. | Menentukan detail cacat terkecil yang dapat dideteksi dalam Field of View (FOV). |
| Sensor Type | Teknologi sensor CMOS modern berkecepatan tinggi dan noise rendah. | Menentukan kualitas reproduksi sinyal gambar dan rentang dinamis (dynamic range). |
| Global Shutter vs Rolling Shutter | Metode pembukaan rana piksel secara serentak (global) atau baris per baris (rolling). | Global shutter wajib untuk objek bergerak di konveyor agar citra tidak terdistorsi geser. |
| Frame Rate (FPS) | Berapa banyak frame citra yang dapat ditangkap kamera per detik. | Menentukan kesesuaian kamera terhadap cycle time dan kecepatan laju konveyor pabrik. |
| Field of View (FOV) | Luas area fisik produk yang terlihat oleh sensor kamera. | Menentukan perbesaran optik yang dibutuhkan bersama lensa untuk cakupan produk. |
| Working Distance | Jarak fisik antara ujung lensa kamera ke permukaan objek inspeksi. | Mempengaruhi keleluasaan mekanikal instalasi braket di mesin produksi. |
| Pixel Size | Ukuran fisik mikrometer (µm) dari tiap sel fotodioda sensor. | Piksel lebih besar menyerap lebih banyak cahaya, ideal untuk lingkungan berkecepatan tinggi. |
| Monochrome vs Color | Sensor monokrom (tanpa filter Bayer) atau sensor warna RGB. | Monokrom unggul dalam ketajaman kontras; warna digunakan untuk verifikasi rona kemasan. |
| Interface Komunikasi | Protokol transfer data citra (GigE Vision, USB3 Vision, CoaXPress). | Menentukan panjang kabel maksimal (GigE hingga 100m) dan bandwidth throughput data. |
| Trigger & I/O | Sinyal pemicu perangkat keras eksternal 24V terisolasi opto-coupler. | Menjamin sinkronisasi pengambilan gambar tepat waktu dalam skala mikrodetik. |
| Lighting Condition | Kesesuaian jenis sensor optik terhadap panjang gelombang iluminasi (LED putih, merah, UV, IR). | Menghasilkan rasio kontras maksimal antara fitur cacat dengan permukaan latar belakang. |
Di lini manufaktur modern, implementasi kamera industri menjadi pilar utama sistem kendali mutu otomatis untuk berbagai fungsi inspeksi.
Menangkap anomali fisik mikro seperti pori-pori cetakan, deformasi bentuk, dan noda material yang diintegrasikan dengan solusi AI defect detection.
Memverifikasi keberadaan komponen kritis seperti cincin segel, sekrup pengunci, klip pengaman, dan label peringatan sebelum perakitan akhir.
Pengukuran non-kontak geometris presisi tinggi untuk diameter luar, jarak lubang, ketebalan, dan kelurusan tepi benda kerja.
Memastikan seluruh part terpasang pada urutan yang benar dan orientasi komponen tidak terbalik pada lini perakitan komponen.
Pemeriksaan kerataan permukaan dan deteksi goresan halus pada part logam poles, kaca display, dan lembaran polimer mengkilap.
Verifikasi keterbacaan kode alfanumerik tanggal kedaluwarsa dan lot batch melalui sistem OCR inspection berkecepatan tinggi.
Dekode kode 1D/2D berkecepatan tinggi untuk pelacakan riwayat produksi terintegrasi barcode traceability system.
Pembacaan kode Direct Part Mark laser etched atau dot peen pada komponen mesin tahan aus melalui DPM code reader.
Menentukan koordinat posisi presisi benda kerja untuk memandu lengan robot industri melalui implementasi vision-guided robot.
Untuk pemahaman arsitektur sistem inspeksi terpadu, pelajari panduan kamera inspeksi industri, eksplorasi spesifikasi optik industrial camera, atau jelajahi perangkat kamera terintegrasi pada halaman smart camera.
Sistem machine vision beroperasi optimal melalui sinergi enam komponen pembentuk sistem penglihatan mesin.
| Komponen | Fungsi Utama |
|---|---|
| Camera | Menangkap citra objek produksi menggunakan sensor optik industri berkecepatan tinggi. |
| Lens | Membentuk citra optik pada sensor dan menentukan Field of View serta kedalaman fokus. |
| Lighting | Mengoptimalkan pencahayaan dan kontras fitur objek terhadap latar belakang. |
| Vision Software | Menganalisis citra digital melalui algoritma pencocokan pola, pengukuran, atau model AI. |
| Trigger | Sinkronisasi presisi mikrodetik untuk saat pengambilan gambar objek bergerak. |
| Controller / PLC | Menjalankan logika otomasi pabrik, kontrol sekuensial, dan perintah aktuator rejector. |
Memahami perbedaan antara komponen perangkat keras spesifik dengan arsitektur sistem inspeksi terpadu.
Dalam terminologi rekayasa industri, machine vision camera merujuk pada unit perangkat keras (hardware) sensor optik yang bertugas mengubah foton cahaya menjadi sinyal citra digital. Sedangkan kamera inspeksi merujuk pada keseluruhan sistem atau stasiun kerja inspeksi otomatis yang telah mengintegrasikan kamera, lensa spesifik, pencahayaan terkalibrasi, software pemrosesan citra, mekanikal braket, dan modul komunikasi mesin untuk memecahkan problem kendali mutu tertentu.
| Aspek | Machine Vision Camera | Kamera Inspeksi (Sistem) |
|---|---|---|
| Definisi | Komponen perangkat keras optoelektronik tunggal (sensor + housing + board). | Kesatuan stasiun sistem inspeksi otomatis lengkap siap pakai. |
| Fungsi | Akuisisi citra digital mentah tanpa kompresi dengan trigger presisi. | Menjalankan siklus inspeksi menyeluruh dari akuisisi citra hingga keputusan OK/NG. |
| Komponen Pendukung | Memerlukan lensa, iluminasi terpisah, IPC eksternal, dan software visi. | Telah terintegrasi lengkap bersama optik, iluminasi terarah, software, dan I/O. |
| Fokus Pemilihan | Resolusi sensor, frame rate (FPS), shutter type, interface komunikasi. | Target acceptance rate, akurasi deteksi cacat, integrasi PLC lini pabrik. |
Penerapan teknologi kamera visi industri di berbagai sektor produksi manufaktur di Indonesia.
Pemeriksaan hasil las bodi kendaraan, deteksi cacat blok mesin, verifikasi perakitan powertrain, dan pembacaan kode DPM suku cadang.
Pemeriksaan kualitas solder PCB, inspeksi pin mikrokonektor, deteksi retak pada wafer chip, dan verifikasi komponen SMD.
Verifikasi batas level pengisian cairan botol, pengecekan seal kemasan kedap udara, serta verifikasi tanggal kadaluwarsa pada label.
Pemeriksaan posisi lipatan karton boks, pengecekan kebersihan label cetak, dan verifikasi keterbacaan barcode berkecepatan tinggi.
Pengecekan blister tablet obat, verifikasi integritas segel ampul cairan, dan pelacakan serialisasi kode farmasi.
Pengukuran dimensi komponen presisi, inspeksi keausan mata pahat mesin stamping, dan penyortiran benda kerja otomatis.
Pemindaian barcode karton boks multi-sisi berkecepatan tinggi pada konveyor sortir otomatis pusat distribusi.
Menghubungkan citra sensor kamera ke keputusan mekanikal lantai produksi pabrik secara real-time.
Machine vision camera dirancang untuk menjadi mata bagi sistem otomasi industri. Melalui arsitektur solusi machine vision untuk inspeksi industri yang dikembangkan oleh PT Berkah Solusi Mandiri, kamera industri dihubungkan ke pengontrol otomasi Programmable Logic Controller (PLC).
Saat sensor konveyor mendeteksi produk, sinyal pemicu 24V digital I/O dikirimkan ke kamera untuk mengambil citra seketika. Citra diproses dalam hitungan milidetik oleh software visi, dan status hasil inspeksi dikirimkan kembali ke PLC melalui protokol PROFINET, EtherNet/IP, atau TCP/IP untuk mengaktifkan aktuator penolak otomatis produk yang tidak sesuai standar mutu.
Jelajahi spesifikasi lini produk kamera industri lengkap pada halaman Solusi Hikrobot Machine Vision Indonesia.
Jawaban teknis dan faktual seputar pemilihan dan penerapan machine vision camera di lini produksi.
Machine vision camera adalah kamera optik berstandar industri yang dirancang untuk menangkap citra produk secara konsisten dan presisi tinggi pada lini manufaktur. Kamera ini memiliki sensor global shutter, housing berdaya tahan industri, dan antarmuka transmisi data tanpa kompresi untuk dianalisis oleh perangkat lunak visi mesin.
Perbedaan mendasar terletak pada sensor global shutter yang mencegah distorsi gerak objek cepat, housing mekanis tahan getaran dan interferensi elektromagnetik, kontrol parameter eksposur tingkat mikrodetik melalui sinyal trigger eksternal, serta dukungan protokol komunikasi industri seperti GigE Vision dan USB3 Vision.
Pemilihan tidak hanya didasarkan pada besaran megapiksel, melainkan melalui perhitungan Field of View (FOV), ukuran cacat terkecil yang harus diidentifikasi (resolusi spasial), laju pergerakan produk (frame rate dan exposure time), working distance lensa, jenis pencahayaan, serta antarmuka komunikasi ke controller.
Ya, machine vision camera merupakan perangkat akuisisi citra primer dalam sistem defect detection. Bersama pencahayaan terarah dan software visi (berbasis algoritma pemrosesan citra maupun deep learning AI), kamera mampu mengidentifikasi cacat permukaan, goresan, retakan, pori-pori, dan anomali bentuk.
Bisa. Integrasi dilakukan melalui pengontrol visi (industrial PC atau vision controller) yang terhubung ke PLC melalui digital I/O 24V untuk sinyal trigger dan rejection, serta protokol bus industri seperti PROFINET, EtherNet/IP, Modbus TCP, atau TCP/IP untuk pertukaran data hasil inspeksi.
Machine vision camera merupakan komponen perangkat keras (hardware) sensor citra di dalam sistem. Sementara itu, istilah kamera inspeksi mencakup kesatuan solusi sistem yang terdiri dari kamera, lensa terkalibrasi, pencahayaan khusus, braket mekanikal, dan software untuk menjalankan tugas inspeksi tertentu di lini produksi.
Tim rekayasa PT Berkah Solusi Mandiri siap mendampingi Anda dalam pemilihan spesifikasi kamera, uji sampel produk, penentuan optik lensa & pencahayaan, hingga integrasi lengkap ke sistem PLC pabrik Anda.
